技術參數：
工作電源： 85～320VDC 或 176～240VAC；額定功耗：≤6W；通訊接口： 1個232口或1個485口；內通訊接口：海拔高度：≤2500m；工作溫度：-5℃～+40℃；量程自定(35A～400A)；交流電壓測量精度：≤±1.5%；母線電壓測量精度：≤±0.2%；開關量采集:24路；幹結點輸出:8路；電流傳感器規格：±12V供電，±5V輸出；外形尺寸 (高×寬×深)：80mm × 160mm × 50mm；開孔尺寸 (高×寬)：75mm × 155mm；産品重量：≤2.5kg；

功能介紹：

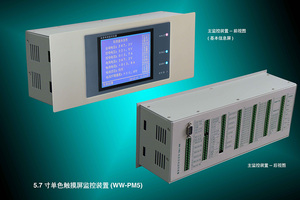

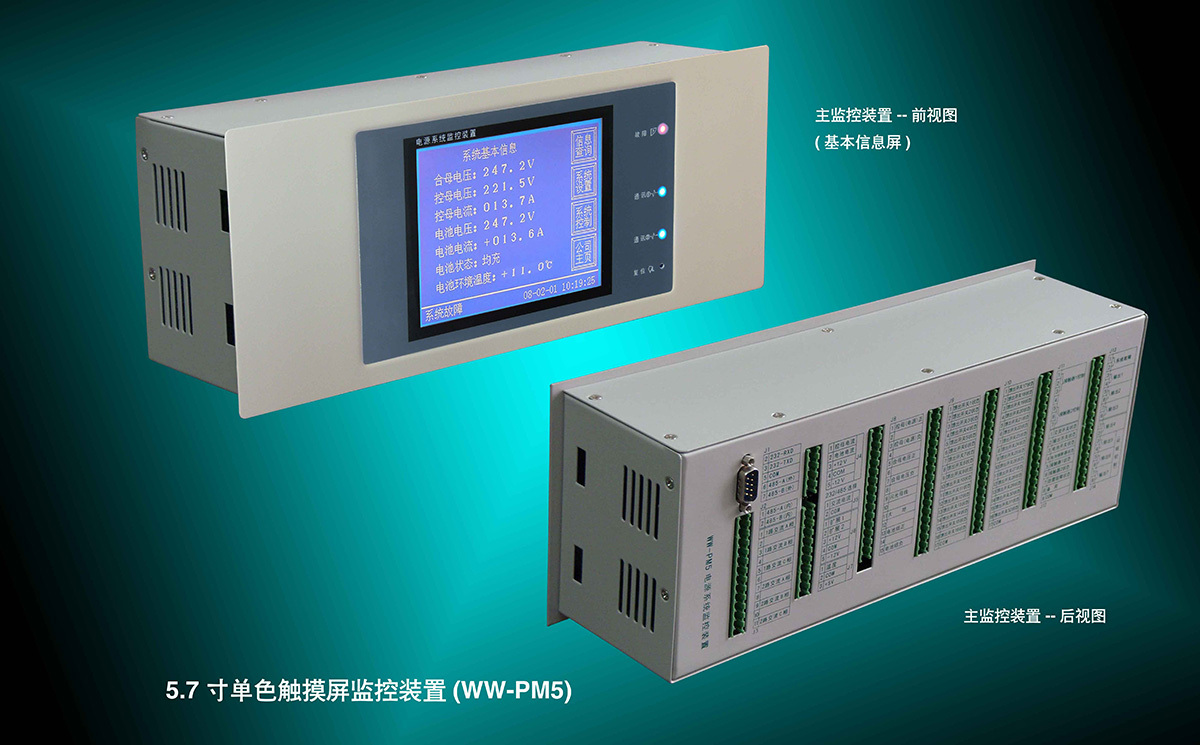

本産品為我公司于2006年研發的第1代5.7吋單色集中式電力電源監控系統。集中式設計思路，不再分散設置交流、直流、開關量采樣盒，從而徹底解決了市場上普遍存在的通訊誤報警的情況。系統可擴展電池巡檢單元(WW-DC)和絕緣監測單元(WW-JY)。系統各部件之間通過RS485通訊接口進行信息交換。系統能經由主機自帶的RS232或RS485接口，任意選擇CDT、RTU、MODBUS、IEC103四種通訊規約,實現“四遙”功能。監控系統可以與主流廠家的整流模塊配套使用，如：艾默生、通合、彙業達、英可瑞、新能力(模拟量模塊)等。若用戶提供特殊協議文本，我公司亦可與之配套。
系統的具體組合方式如：基本配置：PM5；  标準配置：PM5+DC+JY；
系統可實現2路交流檢測互投、直流檢測、32路開關量檢測、8路繼電器輸出、閃光繼電器、絕緣監察繼電器、矽鏈控制等功能。系統可通過RS232接口或RS485接口與上位機進行通訊，可随意選擇CDT、RTU、MODBUS、IEC103四種通訊規約,實現“四遙”功能。
