技術參數：
工作電源：24VDC（±12V），3W； 繼電器參數：220VAC/5A； 最大輪廓尺寸：長：160 mm *寬88mm*高59m所有尺寸公差：±0.5mm；插入2排接線端子後寬度為：110mm。霍爾電流傳感器：DC±12V供電；滿量程對應4V輸出；穿心孔徑根據銅排(線纜)自定。量程依據空開容量而定。溫濕度傳感器：外置，無獨立顯示。精度±0.5%；電壓精度±0.2%；電流精度：±0.2%；有功率：±0.5%：有功電能：±0.5%；電流傳感器精度：±1%；

功能介紹：

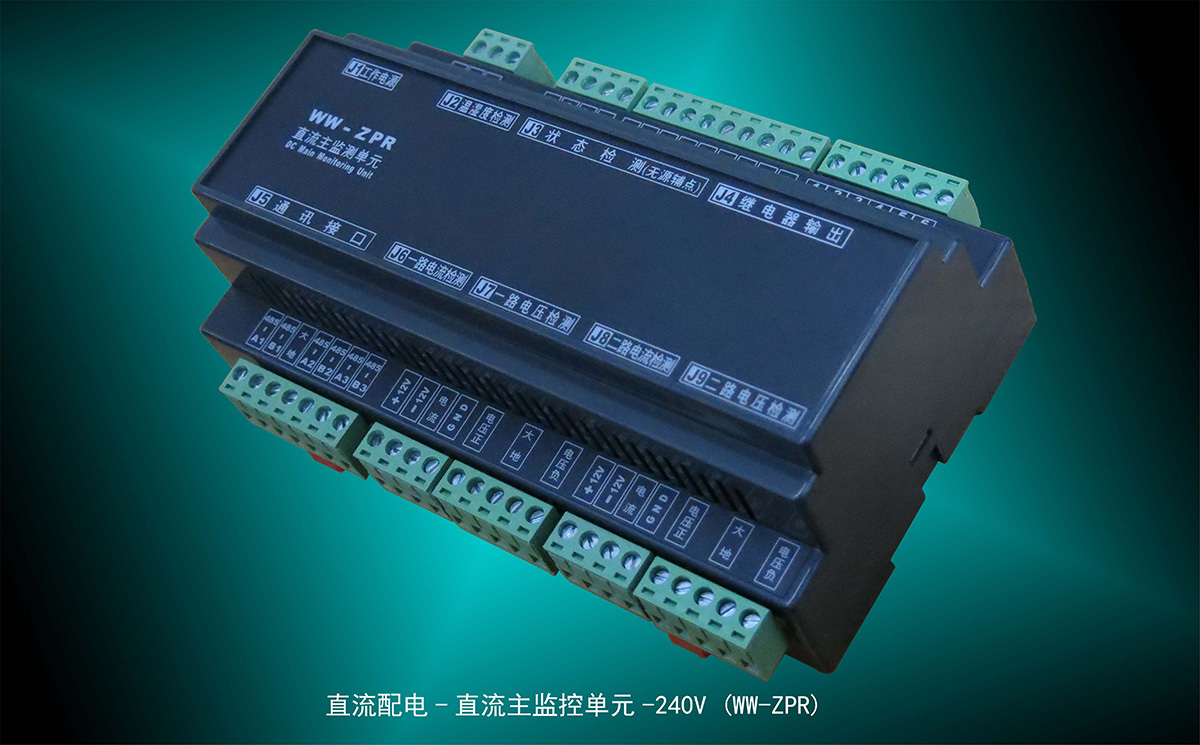

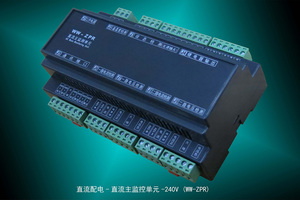

本産品為我公司于2015年研發的第3代智能交流配電監控，廣泛應用于IDC數據機房的智能直流配電櫃。應用于240V高壓直流系統；可檢測二路輸入母線的電壓、電流、電量、功率、以及正負母線對地的絕緣電阻值(無需加漏電霍爾)。電氣參數包括：母線電流、母線電壓、母線有功功率、母線電量；環境溫度(可選)、環境濕度(可選)，需要外配旺文特定的溫濕度傳感器。檢測電流需要配置霍爾電流傳感(±12V供電，滿量程對應4V輸出)；
監測輸入回路的特殊狀态：提供8路特殊狀态信号檢測輸入，這些狀态可以是：輸入開關狀态、防雷狀态、ATS狀态、輸入開關跳閘告警、門禁告警、煙感告警，水浸告警等。這些狀态信号必須是無源幹接點信号，具體形式為：故障時觸點打開。
輸出幹接點：系統可提供2路繼電器幹接輸出。具體形式為：故障時觸點打開。
