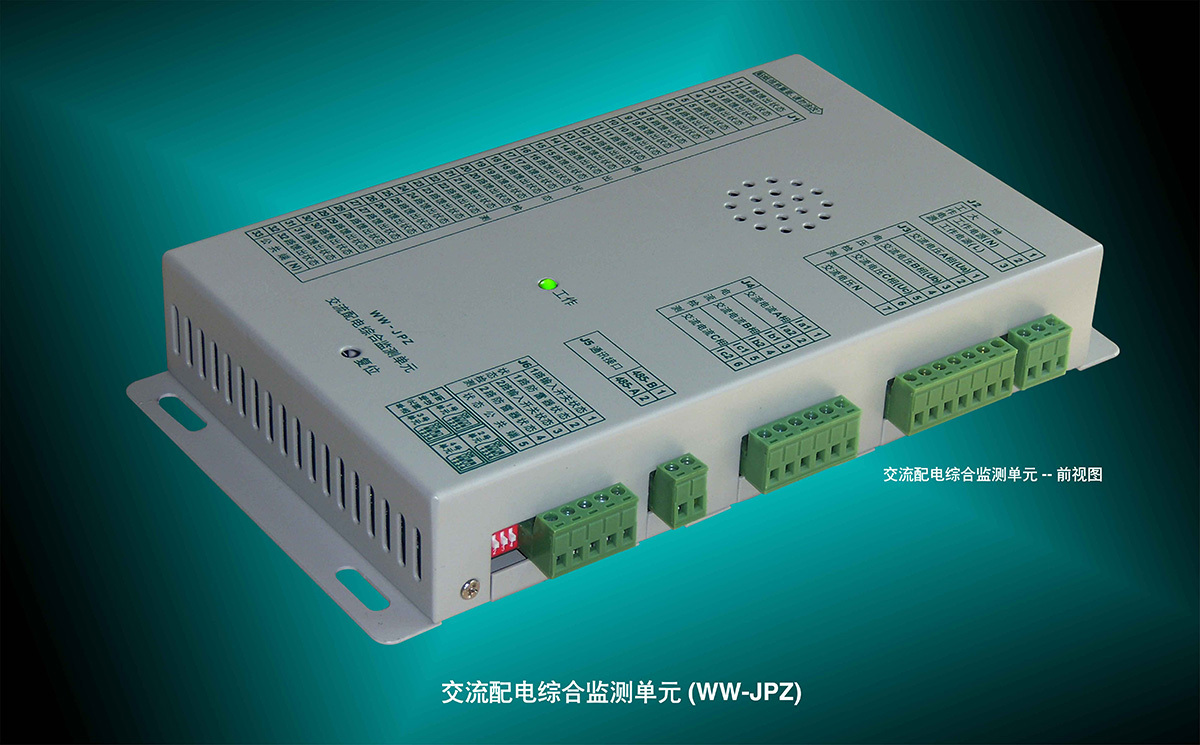

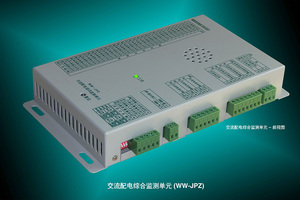

WW-JPZ 交流配電綜合監測單元

本産品為我公司公司于2011年研發的第2代智能交流配電監控,廣泛應用于軌道交通領域或早期的數據機房裏的智能交流配電櫃,可檢測一路輸入母線的全電量電氣參數包括: 3相電流、3相電壓、線電壓、3相電流不平衡度、3相電壓不平衡度;3相有功功率、總有功功率;3相無功功率、總無功功率;3相視在功率、總視在功率;3相功率因素、總功率因素;有功電能、無功電能、頻率、21次電壓諧波、21次電流諧波、環境溫度(可選)、環境濕度(可選)。

詳情介紹

技術參數:
工作電源: AC220V±25%;額定功耗: ≤5W ;通訊接口: 1個RS485口;幹結點輸出: 2個(12V繼電器用戶自行選配,全部故障消失時線圈得電);饋出回路狀态檢測: 30路;特殊狀态檢測: 6路;模拟量檢測: 6路;狀态量輸入: 6路;環境溫度:-10℃~60℃;海拔高度:≤2500m;外形尺寸 (長×寬×高):246mm ×134mm× 40mm;産品重量: ≤1.5kg
電壓精度:±0.2%;電流精度:±0.3%;功率精度:±0.3%:有功電能精度:±0.5%;無功電能精度:±0.5%;
通迅參數:通迅波特率:9600;  較驗位:無較驗。用戶自已開發程序時可定制波特率。

功能介紹:
本産品為我公司公司于2011年研發的第2代智能交流配電監控,廣泛應用于軌道交通領域或早期的數據機房裏的智能交流配電櫃,可檢測一路輸入母線的全電量電氣參數包括: 3相電流、3相電壓、線電壓、3相電流不平衡度、3相電壓不平衡度;3相有功功率、總有功功率;3相無功功率、總無功功率;3相視在功率、總視在功率;3相功率因素、總功率因素;有功電能、無功電能、頻率、21次電壓諧波、21次電流諧波、環境溫度(可選)、環境濕度(可選)。
監測輸入回路的特殊狀态:提供6路特殊狀态信号檢測輸入,這些狀态可以是:輸入開關狀态、防雷狀态、ATS狀态、輸入跳閘告警、門禁告警、煙感告警等。這些狀态信号必須是無源幹接點信号,具體形式為:故障時觸點打開。輸出幹接點:系統可提供2路繼電器幹接輸出。具體形式為:故障時觸點打開。
