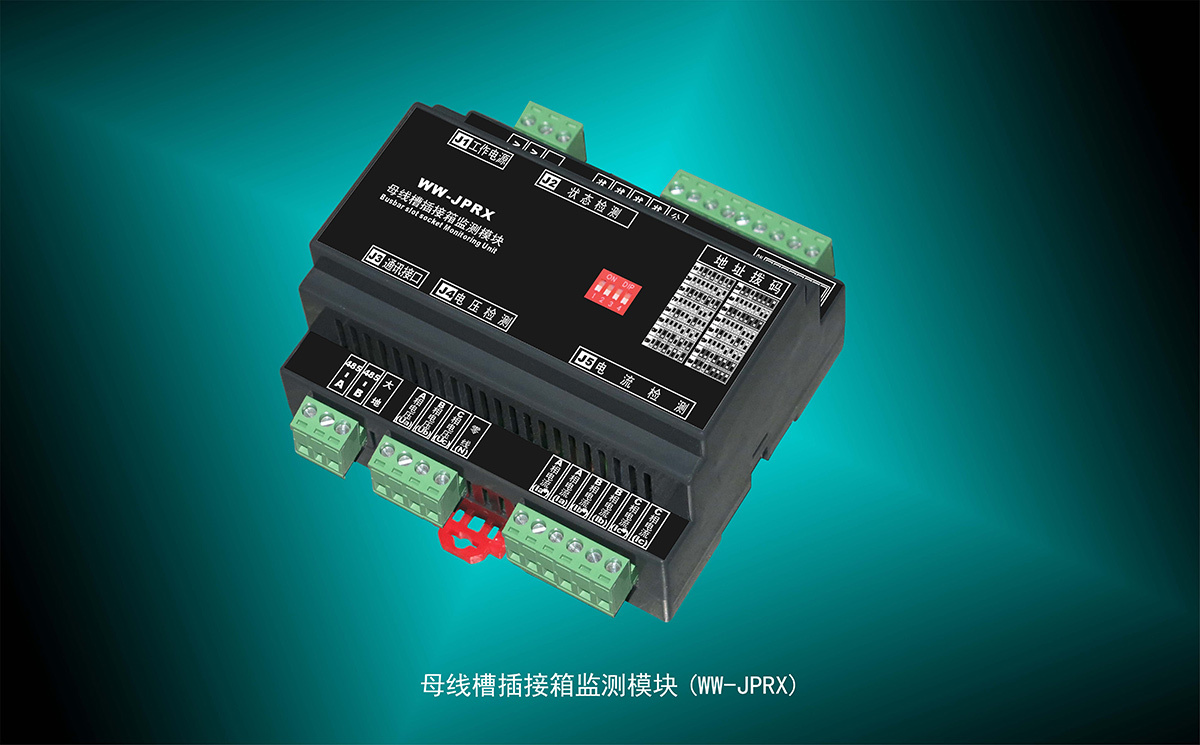

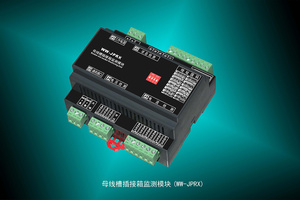

WW-JPRX 母線槽插接箱監測模塊

本産品為我公司第4代智能交流配電監控,廣泛應用于IDC數據機房。智能母線插接箱檢測單元是針對電力智能母線需求新設計的産品,該檢測單元安裝固定在插接箱內部,它集成電力參數的測量功能以及。同時可以實時監測母線輸入的開關狀态,防雷狀态,接口溫度,配合RS485 通訊接口,采用 MODBUD-RTU 協議可以方便可靠的将監測數據上傳至主控箱觸摸屏和後台系統進行集中監控,保證系統安全可靠運行。智能母線插接箱具備接線靈活方便等優點,可以取代傳統的集中式列頭櫃。

詳情介紹

技術參數:
輸入:24VDC±12V,3W;電壓精度±0.2%;電流精度:±0.2%;所有功率:±0.5%:有功電能:±0.5%;無功電能:±0.5%最大輪廓尺寸:長:106 mm *寬88mm*高59mm;所有尺寸公差:±0.5mm;插入2排接線端子後寬度為:110mm;

功能介紹:
本産品為我公司第4代智能交流配電監控,廣泛應用于IDC數據機房。智能母線插接箱檢測單元是針對電力智能母線需求新設計的産品,該檢測單元安裝固定在插接箱內部,它集成電力參數的測量功能以及。同時可以實時監測母線輸入的開關狀态,防雷狀态,接口溫度,配合RS485 通訊接口,采用 MODBUD-RTU 協議可以方便可靠的将監測數據上傳至主控箱觸摸屏和後台系統進行集中監控,保證系統安全可靠運行。智能母線插接箱具備接線靈活方便等優點,可以取代傳統的集中式列頭櫃。
檢測一路輸入母線的全電量電氣參數包括: 3相電流、3相電壓、線電壓、3相電流不平衡度、3相電壓不平衡度;3相有功功率、總有功功率;3相無功功率、總無功功率;3相視在功率、總視在功率;3相功率因素、總功率因素;有功電能、無功電能、頻率、零序電流、零線電流、31次電壓諧波、31次電流諧波。
監測輸入回路的特殊狀态:提供4路特殊狀态信号檢測輸入,這些狀态可以是:輸入開關狀态、防雷狀态。這些
狀态信号必須是無源幹接點信号,具體形式為:故障時觸點打開。
